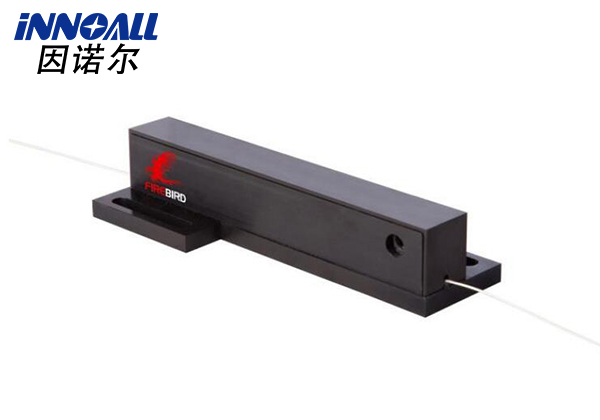

內置驅動電動偏振控制器
產品型號：IEPC
所屬品牌：Phoenix Photonics
產品簡介：全光纖串聯偏振控制器采用Phoenix獨特的熱技術運行。 與競爭技術相比，該技術提供非常穩定的偏振掃描和出色的環境穩定性。 此外，該器件的制造成本從根本上來說較低，可提供顯著的成本效益，同時不影響設計和制造質量。
因諾爾代理的此款內置微處理器電動偏振控制器基于Phoenix Photonics 偏振掃描儀，提供 EPC/PCI 組合的完整 PC 控制，但集成到單個封裝中。 通過三個級聯的可變光纖波片實現全偏振狀態控制。 該控制器是全光纖的，具有回波損耗、插入損耗和 PDL 優勢。 對每個單獨波片的控制在龐加萊球上描述了一個完整的圓。 該單元允許從任意輸入 SOP 生成任意 SOP。 該控制器具有一個內部微處理器，使得三個波片中的每一個都可以由計算機單獨控制。 施加到每個波片的電壓以及調制的類型和頻率都可以調整。 電壓掃描選項有：正弦波、鋸齒波、方波和隨機波。 驅動程序軟件可控制多達 4 個設備，附帶易于使用的 GUI
特征 | 應用領域 |
全電腦控制 無滯后現象 無活動部件 操作簡單 可實現的任何輸出 SOP 低插入損耗 回波損耗高 高消光
| 偏振控制 偏振掃描狀態 組件測試 傳感器系統 光纖偏振測量 |
技術指標：
Wavelength range | nm | 980, 1310, 1550, 2000 |
Insertion Loss1 | dB | <0.8 |
PMD | ps | <0.15 |
Insertion loss variation2 | dB | <0.02 |
Return Loss | dB | >70 |
Scan rate4 | deg./s | 150 |
PC interface | USB | |
Operating Temperature Range | ℃ | -5 to 70 |
Storage Temperature | ℃ | -40 to +85 |
Fiber type | SMF28, 900mm Jacket | |
Input & Output Fiber Lengths | mm | 1000 |
Power | External mains 110V to 240V adapter to 15V/300mA（DC） |
1. 損耗不包括連接器。
2. 龐加萊球全覆蓋的輸出功率變化。
3. 模擬驅動電壓，0-10V為波片提供0-2pi微分相移。
4. 掃描速率是每個截面的龐加萊球周期的偏振變化率

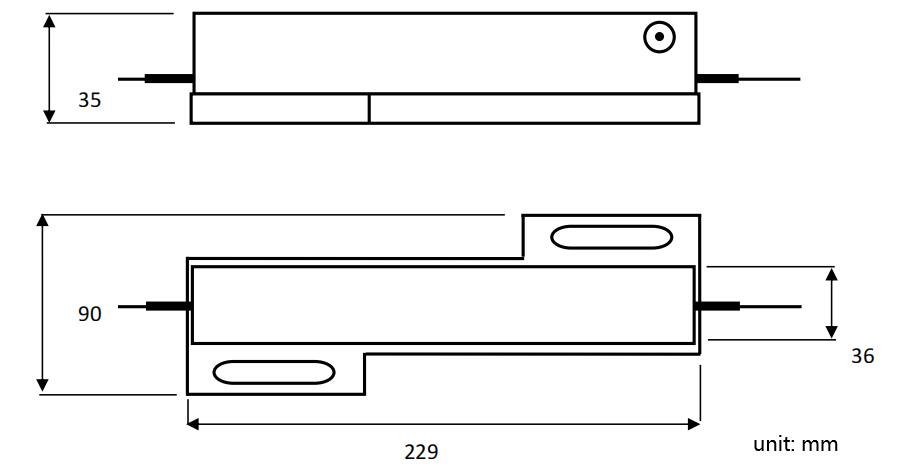

尺寸信息：
訂購信息：
IEPC | - | - | - | - | ||||
| 工作波長 | 護套類型 | 接頭類型 | 端面 | ||||
請聯系深圳因諾爾科技有限公司獲取更多信息
